Cách chọn tháp giải nhiệt cho Chiller đúng kỹ thuật
Trong hệ thống điều hòa trung tâm và làm lạnh công nghiệp, tháp giải nhiệt (Cooling Tower) đóng vai trò giải nhiệt nước ngưng của Water Cooled Chiller. Việc lựa chọn đúng công suất tháp giải nhiệt quyết định đến hiệu suất làm lạnh, mức tiêu thụ điện và tuổi thọ của toàn bộ hệ thống.
Nhiều doanh nghiệp chỉ chọn theo số RT của chiller mà bỏ qua các yếu tố như lưu lượng nước, nhiệt độ nước vào/ra hay nhiệt độ bầu ướt (Wet Bulb). Điều này dẫn đến tình trạng:
Bài viết dưới đây sẽ hướng dẫn đầy đủ cách lựa chọn tháp giải nhiệt cho chiller theo đúng tiêu chuẩn kỹ thuật.

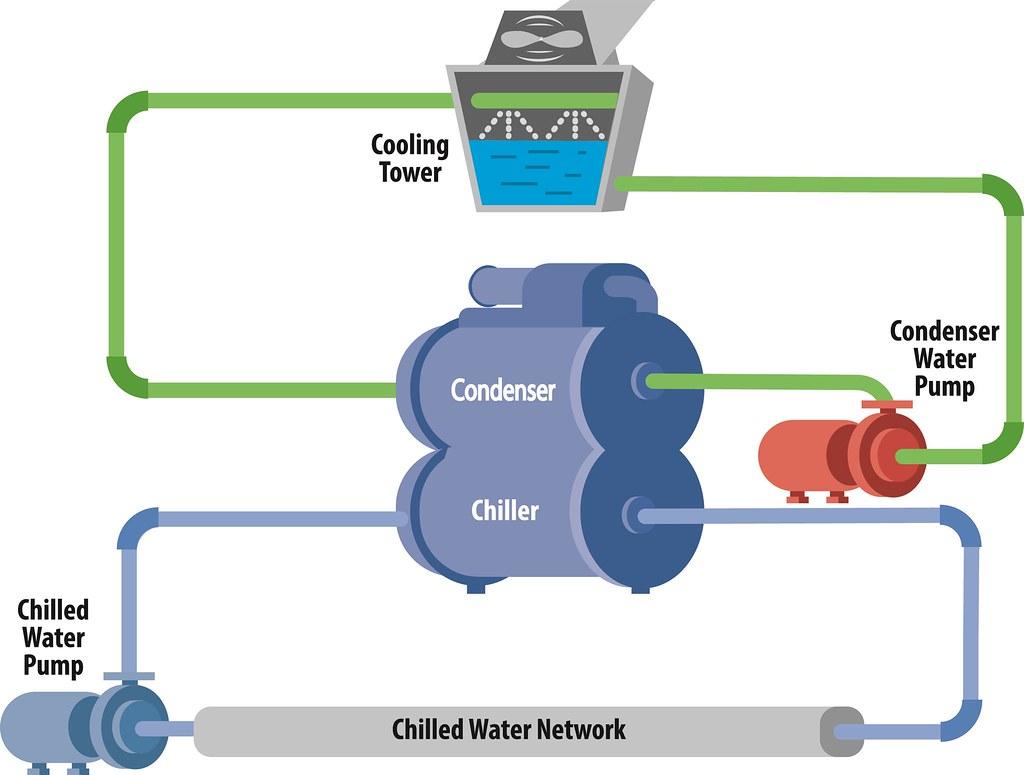

Đối với Water Cooled Chiller, nhiệt lượng từ bình ngưng sẽ được nước hấp thụ rồi đưa đến tháp giải nhiệt.

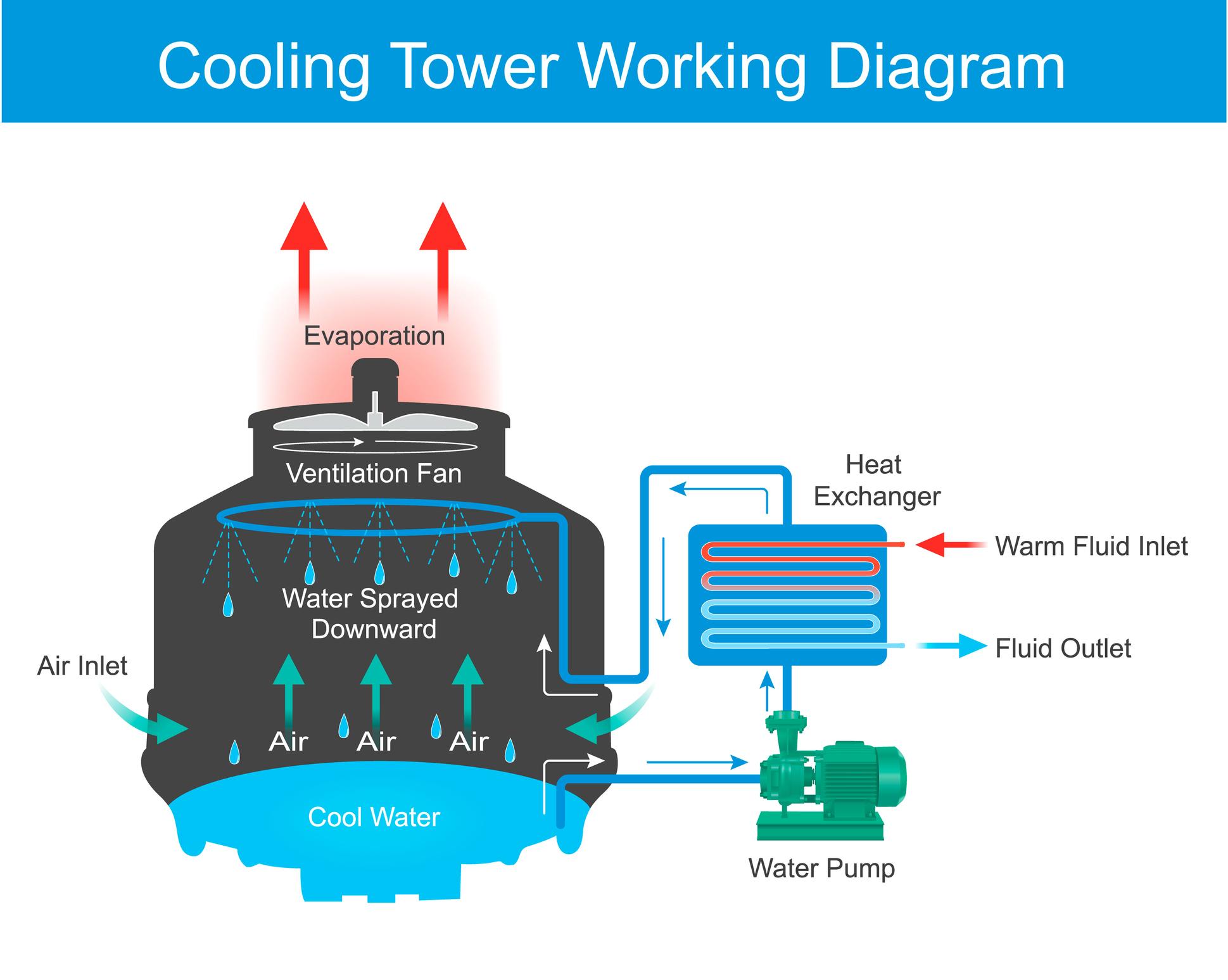

Tại tháp:
Nếu tháp không đủ công suất:
Những thông số cần biết trước khi chọn tháp giải nhiệt
1. Công suất Chiller (RT)
Đây là thông số đầu tiên cần xác định.
Ví dụ:
Thông thường công suất tháp sẽ lớn hơn công suất chiller.
2. Nhiệt độ nước vào và ra
Ví dụ phổ biến:
Nước vào tháp:
35°C
Nước ra tháp:
30°C
Range = 5°C
Đây là điều kiện làm việc phổ biến của hầu hết hệ thống HVAC.
3. Nhiệt độ bầu ướt (Wet Bulb)
Ví dụ:
Approach:
30 − 28 = 2°C
Approach càng nhỏ thì:
4. Lưu lượng nước giải nhiệt
Ví dụ:
800 GPM
hoặc
180 m³/h
Đây là thông số quan trọng để chọn đúng model.
Công thức tính công suất tháp giải nhiệt
Công suất nhiệt cần giải:
Q = m × Cp × ΔT
Trong đó:
Đây là công thức cơ bản được các hãng sử dụng để xác định tải nhiệt.
Chọn tháp theo công suất Chiller
Thông thường:
| Công suất Chiller | Công suất tháp đề xuất |
|---|---|
| 100 RT | 125 RT |
| 200 RT | 250 RT |
| 300 RT | 375 RT |
| 400 RT | 500 RT |
| 500 RT | 600 RT |
| 600 RT | 750 RT |
| 800 RT | 1000 RT |
Thông thường nên chọn tháp lớn hơn khoảng 20–25% để bù cho:
Chọn theo Heat Rejection
Đây là phương pháp được các kỹ sư HVAC sử dụng nhiều nhất.
Heat Rejection ≈
1.25 × Cooling Capacity
Ví dụ:
Chiller:
500 RT
Heat rejection:
625 RT
=> Nên chọn tháp khoảng 600–650 RT.
Chọn theo lưu lượng nước
Thông thường:
3 GPM/RT
Ví dụ:
500 RT
Lưu lượng:
1500 GPM
≈
340 m³/h
Nhà sản xuất sẽ tra catalogue theo:
để chọn đúng model.
Ví dụ tính toán thực tế
Giả sử:
Chiller:
300 RT
Điều kiện:
Heat rejection:
300 × 1.25
=
375 RT
Lựa chọn:
Tháp giải nhiệt 375 RT
Nếu khu vực thường xuyên trên 38°C:
Có thể tăng lên
400–450 RT
để đảm bảo hiệu quả.
Những sai lầm khi chọn tháp giải nhiệt
Chỉ chọn bằng công suất Chiller
Ví dụ:
300 RT
→ mua tháp 300 RT
Kết quả:
Không xét nhiệt độ môi trường
Nhiều catalogue được xây dựng theo:
Trong khi công trình thực tế:
Nếu không hiệu chỉnh sẽ thiếu công suất.
Không kiểm tra lưu lượng nước
Lưu lượng quá lớn sẽ:
Không dự phòng công suất
Sau vài năm:
Hiệu suất giảm 10–20%.
Do đó nên chọn dư công suất ngay từ đầu.
Các yếu tố ảnh hưởng đến hiệu quả của tháp
Quy trình chọn tháp giải nhiệt chuẩn
Câu hỏi thường gặp (FAQ)
Chiller 100 RT dùng tháp bao nhiêu RT?
Thông thường nên chọn 125 RT để đảm bảo khả năng giải nhiệt trong điều kiện thời tiết thực tế.
Chiller 300 RT dùng tháp bao nhiêu RT?
Nên chọn khoảng 375 RT, tùy theo nhiệt độ nước, Wet Bulb và lưu lượng nước giải nhiệt.
Có nên chọn tháp lớn hơn công suất chiller?
Có. Tháp lớn hơn khoảng 20–25% giúp hệ thống vận hành ổn định, giảm áp suất ngưng tụ, tiết kiệm điện và tăng tuổi thọ máy nén.
Có thể chọn tháp chỉ dựa vào số RT không?
Không. Cần kết hợp các thông số như lưu lượng nước, nhiệt độ nước vào/ra, nhiệt độ bầu ướt (Wet Bulb) và Heat Rejection để lựa chọn chính xác.
Kết luận
Lựa chọn tháp giải nhiệt cho chiller không chỉ dựa vào công suất RT mà cần đánh giá đồng thời tải nhiệt, lưu lượng nước, điều kiện môi trường và khả năng dự phòng. Một tháp giải nhiệt được chọn đúng sẽ giúp chiller vận hành ổn định, giảm điện năng tiêu thụ, hạn chế sự cố áp suất cao và kéo dài tuổi thọ toàn bộ hệ thống.
